        磷酸钛氧钾(KTiOPO4)是20世纪70年代初发明的非线性光学晶体。KTP晶体的透光波段350-4500nm,可用于钕激光二倍频(SHG)、和频(SFG),以及激光光参量振荡(OPO)和光参量放大(OPA)。传统熔盐法(Flux)生长的KTP晶体的激光损伤阈值约为150MW/cm²@ 1064nm 1ns脉宽1Hz重频,仅适合中小功率激光非线性应用。KTP晶体有效二倍频系数约为KDP晶体的15倍。

    相位匹配区间
    nm
    接收角mrad·cm
    接收带宽
    nm·cm
    温度带宽
    ℃·cm
    走离角
    I类SHG1064nm
    -
    -
    -
    -
    -
    II类SHG1064nm
    984-3400
    11.53
    0.56
    25.39
    0.23°
    OPO
    984-3400
    11.53

    25.39
    0.23°

        我公司提供各种切割角度和尺寸的熔盐法生长KTP晶体器件,可满足绝大多数激光频率转换需要。尤其擅长加工特型KTP OPO晶体,配合先进的镀膜设计,用于提升军用激光测照系统的性能。越来越多的军用激光测照系统要求OPO设计更加紧凑,具有更强的抗振能力,或要求提高输出光束质量,压缩发散角。我们为此提供了“紧凑型OPO”(COM OPO)和“共焦球面OPO”(COF OPO)两种解决方案。


    我公司KTP晶体器件的主要优势:

    1.成熟的熔盐法生长技术,晶体内部质量均匀(Δn=10-6/cm),较小的内部线性吸收(<0.6%/cm @ 1064nm, <2%/cm @ 532nm);

    2.充足的原晶储备,可供晶体器件最大截面50x50mm²,最大长度50mm (依晶体切割角度的不同,器件最大尺寸有差异);

    3.领先的加工和镀膜技术,首创KTP晶体球面加工,擅长在KTP晶体端面镀制不同设计的腔镜。产品质量稳定,价格低廉,交货迅捷。

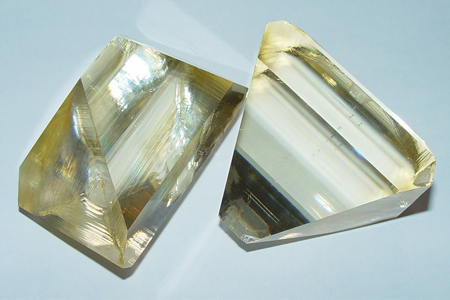

    传统熔盐法生长KTP原晶

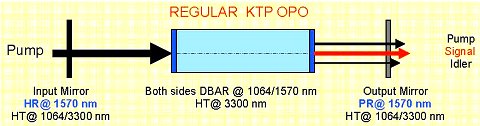

    传统OPO设计

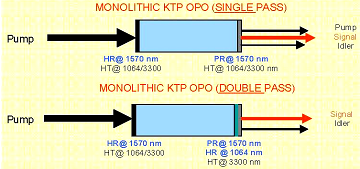

    COM OPO 设计

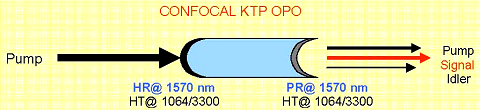

    COF OPO设计


    我公司KTP晶体器件标准规格:

    1.通光面尺寸:1x1mm²--50x50mm²,公差:±0.1mm

    2.最大长度:50mm,公差:+0.5/-0.2 mm
      最小厚度: 0.1mm,公差:+/-0.05mm

    3.定向精度:Δθ,Δφ ≤ 10分

    4.有效通光孔径 ≥ 90%

    5.通光表面:光洁度10/5 S/D (镀膜前),平面度λ/10 @ 633nm

    6.透过波前畸变:λ/4 @ 633nm

    7.平行度10秒,侧垂10分,边缘倒角0.1-0.2mm x 45°

    8.镀膜:

    ①    钕激光二倍频:
    腔外倍频:R < 0.2% @ 基频光,R < 0.5% @ 倍频光
    腔内倍频:R < 0.05% @ 基频光,R < 0.2% @ 倍频光
    增透膜损伤阈值600MW/cm²@ 1064nm & 1572nm, 10ns 脉宽,10Hz重频。
    ②    OPO谐振腔指标示例:
    S1: HR @ 1572nm, R > 99.5%, HT @ 1064nm, T > 95.5%, HT @ 3293nm, T > 95%;
    S2: PR @ 1572nm, R = 50 ±3%, HT @ 1064nm, T > 99.5%, HT @ 3293nm, T > 95%.
    COF OPO端面曲率半径和OPO腔镜镀膜设计可依照要求订制,详情请联系我们
