bainaben

上一篇 下一篇 返回列表
  • KTP
  • HGTR KTP
  • LBO
  • BBO
  • 拉曼光学晶体
  • 拉曼光学晶体

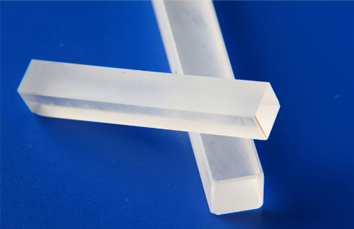

             硝酸钡(BN)钨酸钆钾(KGW)和钨酸钇钾(KYW)晶体是三种最好的固体拉曼介质,利用受激拉曼散射效应,获得泵浦光的一系列频移光。它们具有较高的拉曼增益系数和激光损伤阈值,比较宽的透光波段,较高的热导率,良好的机械性能,并可制备较大尺寸的器件。KGW晶体因其较高的瞬态拉曼增益,更适合应用于皮秒和飞秒激光的拉曼频移



    我公司拉曼晶体基本参数对比:

    化学分子式
    Ba(NO3)2
    KGd(WO4)2
    KY(WO4)2
    晶体结构
    立方
    单斜
    晶格常数 (nm)
    a=b=c=0.811
    a=1.0652,b=1.0374,c=7.582
    密度 (g/cm³)
    3.244
    7.27
    6.61
    莫氏硬度
    2.5-3
    4-5
    4-5
    透光范围 (nm)
    350-1800
    300-5000
    350-5500
    折射率 @1064nm 300K
    1.555 @ 1064nm
    1.575 @ 532nm
    np = 1.982
    nm = 2.010
    ng = 2.061
    np = 1.9688
    nm = 2.0065
    ng = 2.0507
    热导率 (W/m·K) @ 25℃
    1.17
    Ka 2.6, K3.8, Kc 3.4
    3.3 (平均)
    拉曼频移 @ 300K
    1047.3 cm-1
    901 cm-1 (p[mm]p),
    767 cm-1 (p[gg]p)
    905 cm-1 (E// nm)
    765 cm-1 (E// nm)
    拉曼线宽
    0.4 cm-1
    5.4 cm-1 @901 cm-1
    6.4 cm-1@767 cm-1

    退相时间
    28 ps
    2 ps
    -
    拉曼增益 (cm/GW)
    47 @ 532nm
    11 @ 1064nm
    11 @532nm                        3 @1064nm
    3.6 @ 1064nm稳态


    我公司拉曼晶体器件标准规格:

    BN晶体器件:
    通光面尺寸:最大 15mm x 15mm,长度:最大 120mm
    通光面平行度 < 30 arc sec. 通光面与侧面垂直度 < 10 arc min.
    通光面光洁度:20/10 S/D, 平面度 λ/4 @ 633nm
    透过波前畸变 λ/4 @ 633nm
    损伤阈值 > 500 MW/cm2 @1064nm, 10ns 脉冲

    KGW和KYW晶体器件
    晶体定向:b切
    通光面尺寸:5mm x 5mm (+0/-0.1mm)
    有效通光孔径 > 90% 中心直径4.5mm
    晶体长度:15mm, 30mm, 45mm (±0.1mm)
    通光面平行度 < 20 arc sec. 通光面与侧面垂直度< 10 arc min.
    通光面光洁度:10/5 S/D, 平面度 λ/8 @ 633nm
    透过波前畸变 λ/4 @ 633nm
    通光面增透膜 AR/AR @ 450-800 nm
                 R < 0.7% @ 450-800nm
    增透膜层损伤阈值 >10 J/cm2@1064 nm, 10 ns
    边缘倒角:0.1mm x 45°

    器件尺寸,轴向和镀膜等规格可依客户要求订制,详情请联系我们
