    HVSW03 & HVSW04

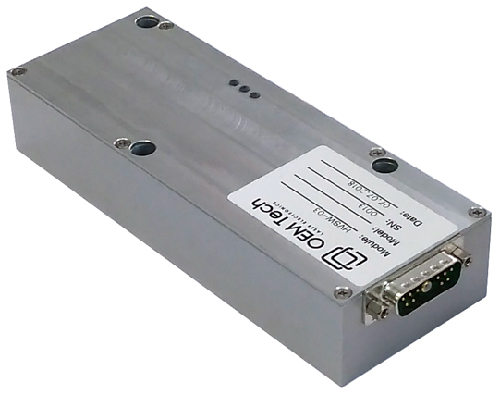

    HVSW03 内置直流高压电源,底部接触散热

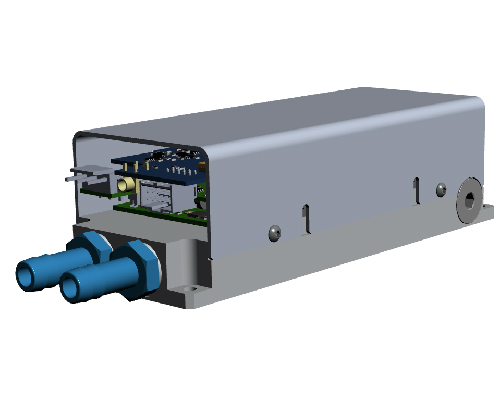

    HVSW04 外接直流高压电源,水冷散热
    均含RS-485接口+控制软件


    主要应用:选脉冲器驱动源(Pulse Picker driver)
                     再生放大器控制
                     Q开关(普克尔盒)驱动源

    主要优势:
    1. 1M以上重复频率,专门为产生皮秒和飞秒激光脉冲设计;
    2. 输出高压脉冲可由配套软件控制,灵活多用;
    3. 设计紧凑小巧,便于集成。

    HVSW03 (内置高压电源)

    HVSW-04 (未含高压电源)

    主要参数
    1. 外部供电:HVSW-03 +24V DC, 额定电流 <6A
      HVSW-04 高压+低压直流供电。高压双极输入,低压为+24VDC,额定电流<2A.
      *(外部供电可按使用要求订制)
    2. 输出高压:HVSW03最高2000V, HVSW04最高4000V
      重复频率:HVSW03 最高 2MHz @ <1000V高压输出,1MHz @ 1600V
      HVSW04 最高4MHz @ 1600V, 1MHz @ 3200V
    3. 工作模式:升压与退压兼容,输出高压脉冲由同步信号源或配套软件控制。
      脉冲输出模式:短脉冲模式15 ns 固定
                              长脉冲模式100-1000 ns可调
    4. 上升沿/下降沿:典型5-7 ns (与负载电容大小和驱动器配置有关)
    5. 延迟时间<50ns (负载电容5-7 pF时),抖动:+/- 250 ps
    6. 环境性能:
      运行温度:-20 - +50 °C
      储存温度:-40 - +70 °C
    7. 湿度:90% (无凝露)
    8. 尺寸(长宽高)和重量
      HVSW-03  169mm x 60mm x 32mm   500克
      HVSW-04     176mm x 69mm x 50mm  500 克
